键槽拉床详细信息

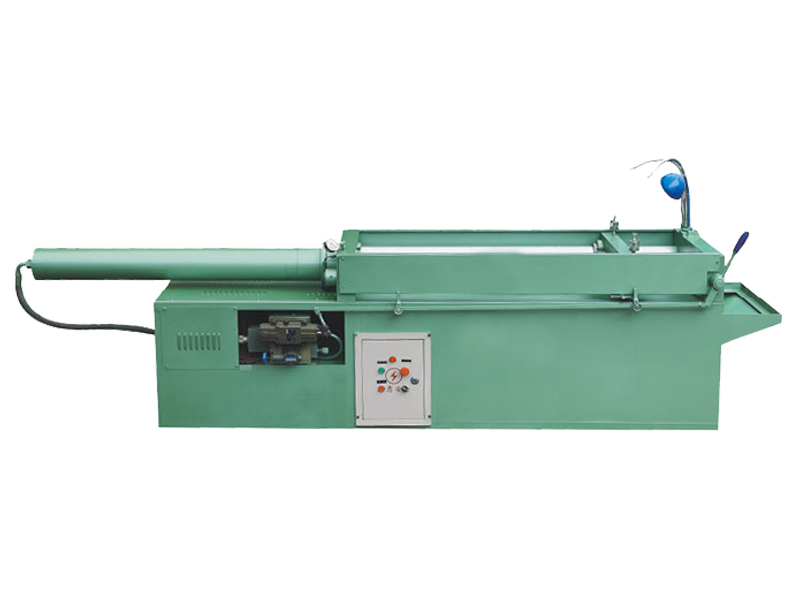

键槽拉床

键槽拉床

高地机床键槽拉床质量优,价格低,精度高,拉床能够一次成型,快速回城,价格实惠。键槽拉床高性价比,满意服务。

生产厂家:滕州市高地机床有限公司

厂家热线:0632-5806100

移动电话:18563225657

键槽拉床加工是一种先进的加工方法,它的特点是:加工出的键槽尺寸精度、几何精度和光洁度较高,同时生产率大为提高,它对操作工人的技术水平要求也较低,因此适用于大批或成批生产。键槽拉床的型号众多,以下是我公司较为齐全的键槽拉床参数:

主要技术参数

单位

YL10T

YL20T

YL30T

YL40T

YL50T

YL60T

电机功率

kw

4

5.5

7.5

11

11

11

油缸行程

mm

1200

1200

1500

1500

1500

2000

缸体直径

mm

100

147

168

195

200

油缸公称力600kn

泵体型号



16

25

25

32

32

额定流量40ml/r

活塞直径

mm

100

125

140

160

160

-----



重量

kg

1000

1200

1500

1800

2000

-----

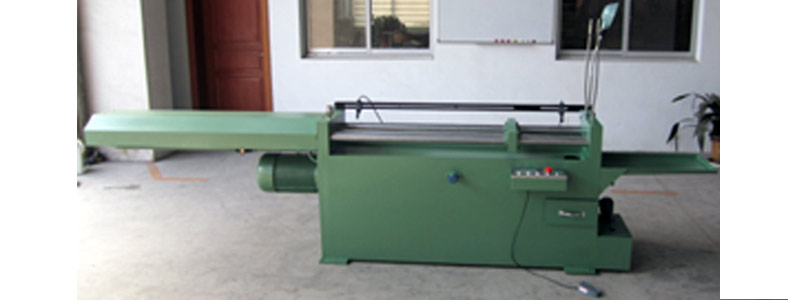

键槽拉床实物现场图:
键槽拉床,适用于大批或成批生产。
花键是汽车运动中的扭矩传递部件,其制造工艺水平和产品质量直接影响总成质量。花键加工是利用机械的方法获得花键特定结构和精度的工艺过程。花键加工可采用齿轮加工机床,或专用的花键加工机床,也可以采用冷打和冷挤压的加工方法。

目前外花键主要采用花键铣削加工,精度较高或有螺旋角要求的键齿也采用滚齿机加工,如汽车变速器输入轴花键和重型卡车后桥减速器主动锥齿轮花键。外花键也可采用插削加工,如重型卡车变速器输出轴花键。小模数外花键的无屑加工做为新工艺也逐步得到认可。常用的花键无屑加工有冷挤压、冷轧等,特点是加工效率高,有助于提高花键的强度,如汽车半轴花键,凸轮轴花键等。

内花键常用的加工方式主要是拉削,精度较好,加工效率高,成本较低,如各种凸缘花键。批量生产中花键的测量基本采用通正规检查方法,同时用齿圈跳动来保证花键的精度。小批量生产的花键采用测量跨棒距的方式来控制花键的尺寸。精密花键也可采用测量中花键铣床是常见的花键加工设备,成本低,在汽车行业中普遍应用。滚齿机床可用于加工花键,但成本比花键铣床高,一般用于加工有螺旋角的花键。插齿机床在变速器二轴花键的加工中应用较广。拉齿机床在内花键的生产中普遍使用,主要有立式拉床和卧式拉床,立式拉床因为可以消除工件自重引起的偏心,所以应用较广,拉削一件只需要几秒钟的时间,效率非常高。

轴上键槽的位置与长度如何确定?设计的键槽是如何加工的?

轴上键槽的位置与长度是由与轴相配件(齿轮,皮带轮,等)的轮毂的位置、长度确定的。轴上键槽的位置在轮毂中间,键槽的长度略小于轮毂厚度(5至10毫米)。轴上的键槽是用铣床加工出来的,一般用立铣刀加工。

键的作用是用来把轴和套装在轴上的零件(如联轴节、皮带轮、齿轮等)固定在一起,以便传递扭矩。键的种类很多,大体分为平键、斜键、花键三大类。

平键分为普通平键、导向平键和半圆键三种,它们都是依靠侧面传递扭矩,对中性良好,但是不能传递轴向力。因此在装配时,它的两侧必须要有一定的过盈量,而顶面与键槽有一定的间隙。

斜键分为普通楔键、钩头楔键和切向键三种,斜键靠键的上下面传递扭矩,键本身有1:100的斜度,工作面上受有预紧力的挤压作用,因此斜键可用于受单向轴向力的键连接中。斜键连接的对中性不如平键好,常用在同轴度不高的连接中。

花键的齿数多,形同梅花,其承载能力大,对中性好,导向性好,对轴的削弱小。花键连接多用于滑动配合中,通常以滑键形式出现。

泵的键通常为平键,即第一种介绍,工程中也有特殊的泵采用其它两种形式的键装配。
